Produktinfo
NB! For kablestrekk på maks. 50 meter

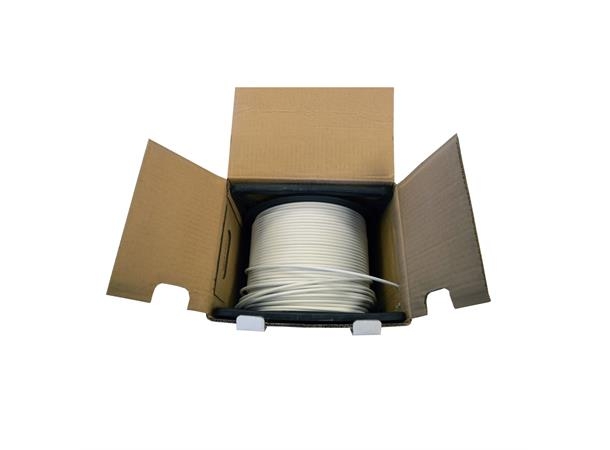

Svært installasjonsvennlig kabel som leveres på trommel - 305meters lengde. Meteranvisning på kabelen, hvit farge. Klarer båndbredde opp til 500MHz
Kabelen er sertifisert i henhold til det nye CPR direktivet
- Brannklasse Eca
- Påskrift, meterangivelse
- Leder : Ren kobber diameter 28/1 AWG
- Kappe : Diameter 4,7 mm ± 0,5mm
|
Customer Reference |
LT-FUTP-C6AI-305 |
|||||
| Category |
F/UTP CAT6A-4P- LSZH |
|||||
|
Reference Standard |
ISO/IEC11801?TIA-568-C.2 |
|||||
|
Conductor |
Material |
Solid-Bare Copper |
||||
|
Nom.O.D.(mm) |
0.565 |
up |
+0.005 |
|||
|
down |
-0.005 |
|||||
|
Insulation |
Material |
HDPE |
||||
|
Diameter |
1.02±0.05mm |
|||||
|
Sheath |
Thickness |
0.70±0.05 mm (Avg.) |
||||
|
External O.D. |
7.1±0.5 mm |
|||||
|
Surface |
Clean,Frap,Satiation |
|||||
|
Material |
LSZH(complies RoHS) |
|||||
|
Color |
Multiple |
|||||
|
Surface Printing |
Letter height |
3.0±0.3mm |
||||
|
Color |
Black |
|||||
|
Print error & Space |
=±0.5%,1m |
|||||
|
Core Color |
1 White- Blue /Blue |
2 White-Orange /Orange |
||||
|
3 White-Green /Green |
4 White- Brown /Brown |
|||||
|
Packing |
Wooden Tray & Carton |
|||||
|
Carton dimension |
According to the requires |
|||||
|
Packing length |
305±1.5m |
|||||
|
Rip-cord |
Yes |
Drain wire |
No |
|||
|
Sheath Physical Properties |
Before Aging Tensile Strength (Mpa) =10.0 Elongation(%) =125 |
|||||
|
Aging Period (?×hrs) 100?×24h×7d |
||||||
|
After Aging Tensile Strength(Mpa) =8.0 Elongation(%) =100 |
||||||
|
Cold bend(-20±2?×4h) 8×Cable O.D.,No visible cracks |
||||||
|
Electrical Characteristics (20?) |
Impedance(O) 1.0-250.0MHz 100±15 250.0-500.0MHz 100±22 |
|||||
|
1.0-500.0MHz Delay Skew (ns/100m) =45 |
||||||
|
DC Resistance (O/100m) max 9.38 |
||||||
|
DC Conductor Resistance Unbalance (%) max 5.0 |
||||||
